Spannen / Kompressioun architektonescht Metal Staang Systemer

Meto Consult bitt eng Palette vu strukturellen Staang Systemer fir all Typ vu Strukturen, egal ob Stadion, Brécke, Gebaier, asw.

D'Kierzebunnstreck geet vun Duerchmiesser M12 bis M160 verlängert a ka souwuel a Kuelestoffstol am 355-S & 540-S Grad wéi och am 600-SE Grad Edelstol geliwwert ginn.

EXEMPLES VUN BENOTZT VUN ARCHITECTURAL STRUCTURE

EXEMPLES VUN BENOTZT VUN ARCHITECTURAL STRUCTURE

Strukturen ënner Spannung

Strukturen ënner Spannung

Architektonesch Klammeren a Fassaden

Architektonesch Klammeren a Fassaden

Bowstring Brécke a Strukturen

Bowstring Brécke a Strukturen

Entdeckt aner Beispiller vun architektonesche Drahtstaang

VIRDEELER

ZOULÄSSEG LAASCHT

Architektur Staangsystemer kënnen an zwou Stol Qualitéite geliwwert ginn:

Kuelestoffstol Staangsysteme
Edelstol Staangsysteme


Système d'Haubanage Architectural en acier carbone ou acier inoxydable


Jidder Komponent huet eng Resistenz méi grouss wéi dee vun der Staang.

Entdeckt d'Dëscher vun den zulässlechem Staangen

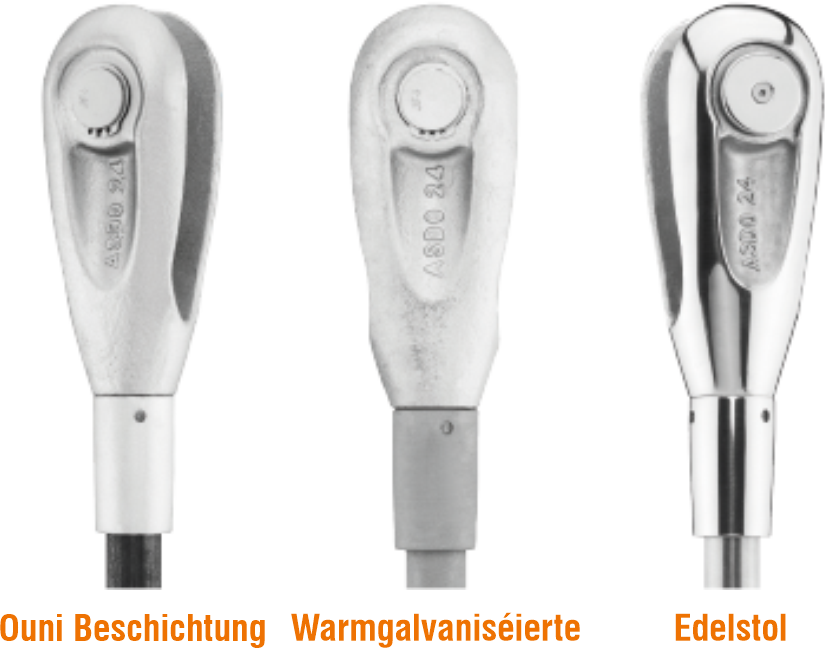

KORROSIOUNSBESCHAFTUNG

Architektonescht Staang Systeme kënnen entweder roh oder galvaniséiert geliwwert ginn.

Fir Duerchmiesser bis M56, Joch, Pins, Spannschlass, Ärmelen a konesch Mudder ginn ëmmer waarm-gegalvaniséiert geliwwert.

Warmgalvaniséierte - Edelstol

Déi Gewinn sinn no der Galvaniséierungsaktioun erëm nei gemaach (de 540-S M105 bis M160 Barren ënnerzegoen ofgeschwächt an temperéiert an dofir net galvaniséiert) fir eng gutt Schrauwenbarkeet ze garantéieren. All Reparatur gëtt am Aklang mat dem EN ISO 1461. D'Fläim vun de Barren ginn no der Galvaniséierungsaarbecht gemaach fir de Risiko vu brécheg Fraktur ze vermeiden.

Wéinst der Natur vun der galvaniséierender Behandlung ass d'visuell Erscheinung vun engem galvaniséierte Produkt variabel. Wann en héije ästheteschen Niveau vun der Finitioun noutwendeg ass, da sollten d'Systemer gemoolt ginn no der Uwendung vun engem passende Primer no Sandstralung. D'Bars kënnen net mat engem Finale Lack ausgeliwwert ginn, déi vum Client ugewannt ginn. Gitt eis w.e.g. informéieren ier Dir bestellt ob d'Balse méi spéit musse ginn.

Kontaktéiert eis fir all weider Informatioun.

KOMPONENTDIMENSIOUNE

D'Komponente si generesch an d'Detailer vun de Pins, d'Verbindungshülsen an d'Réckbiller kënnen ofhängeg vun der Bardiameter änneren.

Spanschlass a Ärmelen fir M105 bis M160 si mat engem Säitelach entworf anstatt e Schifschrack flaach.


Komponentdimensioune


Entdeckt d'Komponente Dimensiounstabellen

KRËSCHT DE BARS

Bindesteng kënne benotzt ginn fir op verschidde Weeër ze bremsen, awer an alle Situatiounen si se einfach ze montéieren an erlaben op der Plaz Längt Upassung fir Konstruktioun Ongenauegkeeten z'adresséieren.

Wann Dir e Kräizung System wielt, sinn Accessibilitéit fir Komponenten souwéi d'Gesamtkäschte vun der Installatioun sou vill wéi ästhetesch Aspekter ze befaassen.


Händler mat zentrale Scheif


Händler mat zentrale Scheif

Et ass dat heefegste System deen déi gréisste Flexibilitéit ubitt an déi meeschte Méiglechkeeten fir d'Längt Upassung erlaabt. Et sollt berücksichtegt ginn datt et d'Zuel vu Schrott am Verglach zu anere Systemer verduebelt.

Händler mat gebuerente Spanschlass


Händler mat gebuerente Spanschlass

De gebuerente Spanschlass bitt eng méi ekonomesch Alternativ zu der Verdeelung Scheif, ofhängeg vum Duerchmiesser, awer limitéiert d'Anpassung op der Plaz. Aner Turnbuckele kënne bäigesat ginn fir d'Ajustéierungskapazitéit ze erhéijen.

Iwwerquéieren vun Stange


Iwwerquéieren vun Stange

Wann d'Bindesteng vunenee getrennt kënne ginn, dat heescht net am selwechte Plang, da kënnen d'Bars duerchkréien. Et ass déi wirtschaftlechst Léisung, mat de mannsten Komponenten, awer mat der mannster Upassungskapazitéit. Aner Turnbuckele kënne bäigesat ginn fir d'Ajustéierungskapazitéit ze erhéijen.

Entdeckt d'Dës Dëscher vun den Dimensiounen vun de Verdeelungs Scheiven an de Spanschlass mat gebuerente Duerchgang

KOMPRESSIOUN STANGE

D'Komponente si generesch an d'Detailer vun de Pins, d'Verbindungshülsen an d'Réckbiller kënnen ofhängeg vum Barenduerchmiesser änneren.

Spanschlass a Ärmelen fir M105 bis M160 si mat engem Säitelach entworf anstatt e Schifferentlach.

Kuckt d'technesch Instruktiounen fir Kompressiounsstange

Kompressioun Stange

Consultéiert den Installatiounshandbuch fir d'Stangrsystemer

DESIGN - QUALITEITSKONTROLL


Dynamesch Lasten

De System kann och mat kal gewalztene Gewinn geliwwert ginn, déi méi eng méi héich Middegkeet-Resistenz ubidden wéi mat machéierte thread.

Middegkeet Resistenz Tester goufen an real Konditioune fir 2 Milliounen Zyklen erfollegräich duerchgefouert. Mir empfeelen keen waarme Dip galvaniséiere fir gewalzt Threads, wéinst dem verstäerkten Risiko fir Waasserstoff embrittlement an de bedeitende Ofsenkung vun der Middegkeet Kraaft.

Kontaktéiert eis techneschen Service fir Systemer op Strukturen ënnerleien der Erschöpfung.

Design a Qualitéitskontroll

D'Elemente ginn hiergestallt no de Qualitéitssystemer ISO 9001 an EN1090, ënner der Kontroll vun onofhängege Organisatiounen, déi sécher sinn datt d'Ufuerderunge vun den europäeschen ETA techneschen Genehmegungen a vun der CE Marque respektéiert ginn.

De Gabelkopf gouf entwéckelt mat der Finite Element Method (FEM), wat zu engem Design gefouert huet deen besonnesch effizient beim Transfert vun de Lasten ass.

Wéi déi meescht Stabelsystemer um Maart, sinn d'Jöcher aus Goss Stol. D'Fähegkeet vu Castinge fir lokal Lasten vun der Struktur op der Bar ze transferéieren, huet eis gefouert e ganz strenge System vu Casting Kontroll ze etabléieren. All molded Deeler entspriechen den Ufuerderunge vum EN10340.

Op Wonsch kann eng Serie vun net-zerstéierende Tester ugebuede ginn. Kontaktéiert eis technesch Departement fir méi Informatiounen.

CAD / BIM technesch Zeechnungen

Fir Iech mam Designprozess ze hëllefen, kënne mir Iech Komponentendaten an CAD a BIM Formater ubidden. Fir BIM enthält dës Qualitéitsdokumenter, Installatiounshandbicher, Broschüren a Berechnungslasten. Fir CAD Benotzer bidde mir 2D an 3D Dateien op déi meescht Komponenten enthalen. Déi verschidde Komponente kënnen a Sätz no Ufuerderunge arrangéiert ginn: nëmmen déi eenzel Barlängt an d'Restriktiounen op de Wénkel vun der Kräizverbindung sollten un d'Bedierfnesser vun Ärem Projet ugepasst ginn.
